Aspire 피쳐

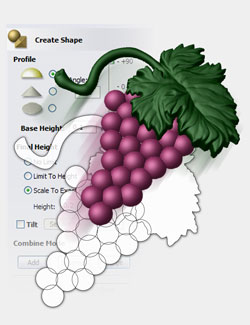

벡터 외곽선으로부터 3D 형상 구축
커브, 각도 및 평평면으로 작업을 위한 닫힌 벡터 형상으로 3D를 순식간에 추가. 3D 형상 빠르게 구축하기 위하여 영역을 추가, 빼기 또는 합치기.
독립적으로 수정할 수 있는 구성요소로 3D 영역 전환 - 언제든 이동, 회전, 배율, 늘리기, 기울기 및 희미함.
3D 뷰로 순식간에 업데이트될 결과로 프로젝트 구성하는 중에 형상과 각도 조합으로 실험하기에 매우 쉽게 만든 대화식 틸트 및 페이드를 이용하여 실제적인 3D 형상을 생성한다.
3D 디자인 미리보기는 다른 형상, 높이, 틸트, 페이드 및 조합모드로 실험하는 중에 모델을 순식간에 업데이트한다. 대화식 변경을 만들고 추측함이 없이 보일 결과를 명백하게 봄.
대화식 조각처리 & 블랜딩
Aspires 강력한 3D 조각초리 툴은 디자인을 수정할 때 완전한 유연성을 제공한다. 모델은 사용자 모델에 대하여 진정한 '수작업 조각'을 보듯이 생성하기 위한 모든 도움, 여분의 세부사항 추가는 물론, 스무드 에지 및 불연속으로 가상 점토 조각처럼 모델은 조작될 수 있다.
브러쉬 크기 및 강고 그에 더하여 옵션의 제어로 조각툴을 이용하여 3D 디자인을 대화식으로 수정한다,
변경 상승, 낮춤 또는 블랜드할 옵션으로 스무드, 얼룩둠, 삭제, 지움
투명도 보호하기 위한 옵션은 평면 주위에 대해 '빠져 나옴'안되고 3D 모델 서페이스에 대해서만 있을 조각 변경을 제한한다.
대화식 명령취소는 본래 상태로 점차적으로 되돌리는 조각 변경에 허용한다. 임의의 변경을 명령취소 없이 지정 로컬 영역 에 대해 명령취소될 변경 허용은 완전한 모델을 만든다.
이미지로부터 3D 서페이스 질감
이미지로부터 3D 서페이스 질감
2D (색상 및 검은색 & 흰색) 이미지 파일 – BMP, JPG, TIF, GIF 읽기 및 3D 모델 및 가공으로 적용될 수 있는 3D 구성요소 질감으로 그들을 순간적으로 전환한다.
Aspire는 읽은 비트맵 이미지로부터 3D 질감의 무한한 다양성을 구축하기 위하여 사용될 수 있다. 질감은 모델의 임의의 요구 영역 위에 위치시킬 수 있다.
임의의 크기 또는 높이로 3D 질감 대화식으로 배율.
스냅 그리드, 자, 가이드라인 및 대화식 도면 툴이 프로젝트 편집 및 디자인을 매우 쉽게 만든다.

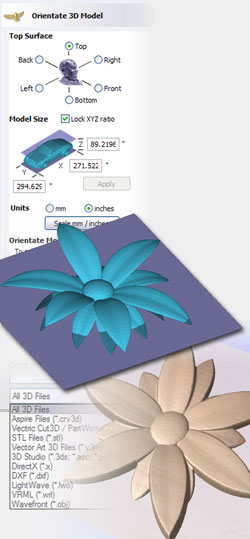

표준 벡터 파일 포맷 읽기 – DXF, EPS, AI, PDF 및 지그재그 이미지 포멧 - bmp, tif, jpg, gif, png.
Aspire의 강력한 벡터라이징 / 트레이싱은 모델링 및 가공을 위한 준비로 벡터 외곽선으로 2D 이미지 파일을 순식간에 전환한다.
PC에 대해 설치된 임의의 투루 형식 폰트를 이용하여 생성하거나 VCarve의 단선 조각 폰트를 사용한다.
3D 구성요소 관리자
독특한 '구성요소' 베이스 모델링 접근은 복잡한 디자인을 생성할 때 많은 유연성을 제공한다. 구성요소는 품질에 손실 없이 복사, 늘리기, 회전, 틸트, 페이드등이 될 수 있다.
구성요소의 시각성 및 프로젝트내에 각각의 다른것과 그들이 상호작용하는 방법을 변경하거나 구성요소의 그룹 - 페이드, 틸트, 조합 모드 및 3D 색상 쉐이딩에 대한 소재 형식의 그룹 또는 각 구성요소의 속성을 수정한다,
구성요소 그룹 및 크기, 높이, 틸트, 페이드, 베이스 높이와 같은 변경을 적용한다. 그에 더하여 구성요소의 그룹 - 추가, 빼기, 합치기, 미러, 복사, 틸트, 페이드, 평면 및 높이 및 다른 구성요소로 상호작용 그룹하는 법을 변경.
다중 블록 벡터 주위 / 따라 및 키보드 단축키를 이용하여 대화식으로 3D 구성요소 복사 & 붙이기.
그룹에 다른 구성요소와 상호작용하는 법을 반영하기 위하여 구성요소에 대한 2D 그레이스케일 미리보기를 순식간에 업데이트.
3D 형상 돌출
옵션과 3D 형상 모델로 2 레일을 따라 1,2 또는 3 다른 교차단면 사이에 돌출,
정확한 결과를 보증하기 위하여 드라이버 레일의 방향을 제어.
돌출 형상의 시작 또는 끝을 캡화.
정확한 Z 높이로 계산된 높이 또는 배율에서 3D 돌출 남김.
교차 단면 사이에 부드럽게 또는 선형으로 블랜드.
돌출할 형상위로 보다 더 제어를 입력할 교차단면 사이에 상응 노드 링크.
3D 가공 공구경로
빠르고 효율적인 3D 모델 황삭 공구경로는 가능한한 빠르게 원하지 않는 소재를 삭제한다. 가공 전략위에 완전한 제어는 사용될 다중 Z 패스를 허용하고 클린업할 정삭 공구경로를 위한 작업에 대한 허용량을 남긴다.
Z 레벨 또는 3D 지그재그 가공용 옵션으로 황삭 가공.
3D 정삭 가공은 속도 및 피이드레이트와 같은 서페이스 정삭 가공 파라메터의 품질을 넘어 제어로 정확한 크기로 작업을 가공한다.
지그재그 및 옵셋 가공 전략에 대한 옵션으로 정삭 가공.
상세 영역은 3D 프로젝트에 대해 세부의 가장정밀함을 보증하기 위하여 보다 작은 커터를 이용하여 선택적으로 가공될 수 있다.
모든 공구경로는 선택된 사용자 정의가능 벡터 바운더리 또는 바운더리들 내측에 계산된다
상향 2D / 2.5D 공구경로 전략은 근원적인 3D 모델 서페이스에 투영될 수 있다.
3D 서페이스에 일정 가공 깊이에서 V-조각 또는 조각
3D 모델에 포켓, 윤곽, 드릴 및 질감
사용자 정의가능 질감 공구경로 전략은 선택 벡터의 시작과 끝에서 램프 인 및 아웃, 벡터 따라 윤곽가공한다
가상적으로 모든 표준 커터 형상 및 형식은 코스텀 폼 커터 형상을 정의할 수 있는 것은 물론 사용될 수 있다. 툴링은 사용자가 선호하는 커터를 빠르고 쉽게 선택하기 위하여 만들어 사용자 정의 공구 데이터베이스에 저장한다.

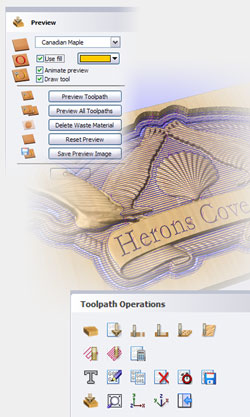

실제 3D 공구경로 미리보기는 정확하게 작업이 가공될 때 계산된 공구경로로부터 결과가 보이는 법을 나타낸다.
Postprocessor는 가상적으로 모든 상용적으로 사용할 CNC 기계 컨트롤 시스템용이고 자동 공구 교환에 대하여 지원한다.
Aspire의 기능 요약
아래에 비디오는 Aspire에 기능의 상세 개요를 제공하고 약 30분 동안 구동된다.
기타 유용한 툴
Aspire's totally new modeling engine harnesses the power of multiple processors found in many of today’s computers to provide class leading speed for 3D modeling operations.
Size and Scale complete job interactively or automatically with individual components automatically scaling to the correct size and 3D height or or by a percentage.
Tilt or Fade the complete model or individual components to make realistic scenes and projects.
Export the 3D model as an STL Mesh for use in other CAD software packages.
Interactive Smoothing with slider control for selecting the required result on the model.
Reset the complete working model or a specific region using the inside or outside of a selected vector boundary.
