투루 형상 네스팅

Aspire 2는 이제 최적 소재 사용 및 최소 손실을 얻기 위하여 소재 크기 또는 사용자 정의할 수 있는 면적에 벡터 형상을 자동으로 배열하고 맞추는 투루 형상 네스팅을 포함한다.

부품 네스팅은 쉬이트 소재로부터 가능한한 많은 부품 - 편지 & 캐비닛 문 / 패널과 같은 소재 손실 및 자르기를 최소화하기에 필요한 싸인 및 캐비닛 메이커를 위하여 완벽하다.

감소 소재 비용 = 이익 증가

네스팅 루틴은 가능한한 각각 다른 주변으로 벡터 형상 / 부품ㅇ,ㄹ 배치하나 가공하게될 부품을 허용하는 충분한 틈새를 보증한다.

다음에 대한 네스팅 옵션...

• 자동 공구 직경 보정은 네스트 형상이 인접 부품 커터 가우지 없이 가공될 수 있음을 보증한다.
• 네스트될 많은 형상 / 구성요소를 지정하고 소재 사용을 최대화하기 위하여 '필러 부품'을 추가하기 위하여 완벽하다.
• 부품 회전 및 미러를 허용
• 공간이 충분하면 다른 부품의 내측에 부품을 네스트한다
• X 또는 Y 축을 따라 방향 네스트
• 사각형 또는 사용자 정의 가능 소재 형상
• 부품에 추가된 네스트 결과에 적용할 탭 / 브리지 정보
• 모든 네스트 부품을 조정하기 위하여 자동으로 다중 쉬이트를 생성. 각각의 새로운 쉬이트로 CNC 기계에 대해 가공될 소재의 새로운 쉬이트 표현함.
• 사용자 정의가능 경계는 형상이 소재의 외곽 에지에 대하여 네스트 안됨을 보증한다.
• 레이어 정보는 형상의 새로운 복사가 레이어 정보를 이용하여 공구경로 형상과 선택하기에 빠르고 쉽게 네스트하는 것을 유지한다.

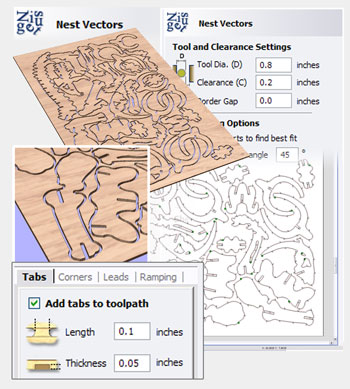

크게 보기 위하여 스크린샷을 클릭

작업 전
