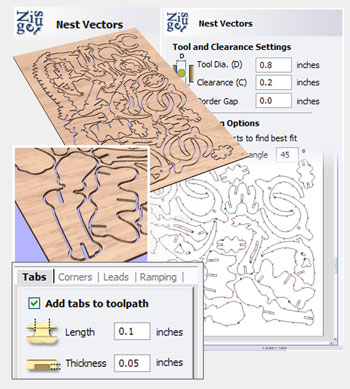

투루 형상 네스팅

VCarve Pro 5는 이제 자동으로 투루 형상 네스팅 배열 기능을 포함하고 최적 소재 사용 및 최소 손실을 얻기 위하여 소재 크기 또는 사용자 정의 영역에 벡터 형상을 배열한다.

부품 네스팅은 쉬이트 소재로부터 가능한한 많은 부품-문자 & 캐비넷 도어 / 패널을 가공하여 최소 소재 손실을 필요로 하는 싸인 및 캐비넷 제조처에 완벽한 솔루션이 될 것이다.

소재 비용 감소 = 이익 증대

네스팅 루틴은 가능한한 각각 다른것에 가까운 벡터 형상 / 부품을 배치하나 가공될 부품에 허용할 충분한 틈새를 보증한다.

네스팅 옵션...

• 자동 공구 직경 보정이 네스트 형상이 인접 부품 파먹음 없이 가공될 수 있음을 보증한다.
• 네스트될 많은 형상 / 구성요소를 지정한다. 소재 사용을 최대화하기 위하여 '필러 부품'을 추가하기 위한 완벽함.
• 부품 회전과 미러 허용
• 충분한 공간이 있으면 다른 공간 내측에 부품 네스트
• X 또는 Y 축 따라 방향 네스팅
• 사각형 또는 사용자 정의 소재 형상
• 부품에 추가는 네스트 결과에 적용되어 탭 / 브리지 정보
• 모든 네스트 부품에 수용할 다중 쉬이트 자동 생성. 각각 새로운 쉬이트로 CNC 기계에 대해 가공될 소재의 새로운 쉬이트 나타냄.
• 사용자 정의 경계는 형상이 소재의 외측 에지에 대하여 네스트 되지 않음을 보증한다.
• 레이어 정보는 형상의 새로운 복사가 레이어 정보를 이용하여 공구경로 형상과 선택하기 위하여 빠르고 쉽게 만들어 네스트할 때를 기다린다.

스크린 샷을 크게 보기 위하여 클릭

네스트 전
